01 概述
电气火灾监控系统作为火灾自动报警系统的预警子系统，由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成，通过现场总线构成一套完整的预防电气火灾的监控系统，数据可集成至工厂消控室监控系统能源监控系统推荐苹果版。
工厂电气火灾监控系统以建筑为单位设置，采集数据后上传至值班室监控主机，实现对建筑电气安全预警能源监控系统推荐苹果版。现场设置的传感器监测配电系统回路的漏电电流和线缆温度，异常时实时发出报警信号，重点关注办公室、仓库、食堂、宿舍等区域漏电或者电缆发热等问题。

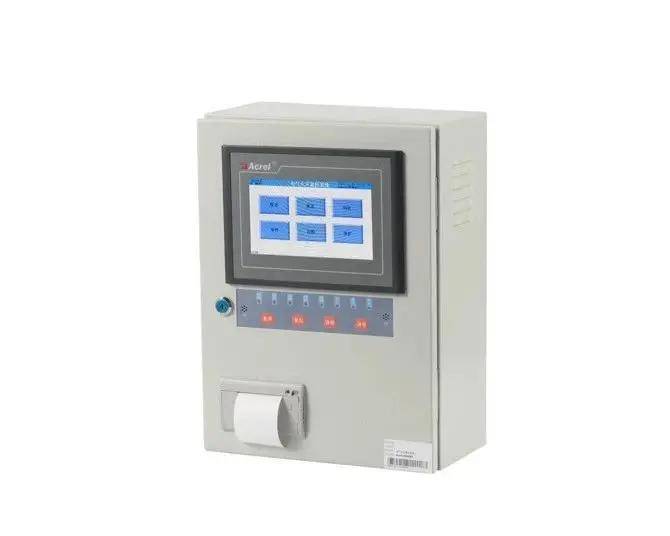

02 配置方案
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >

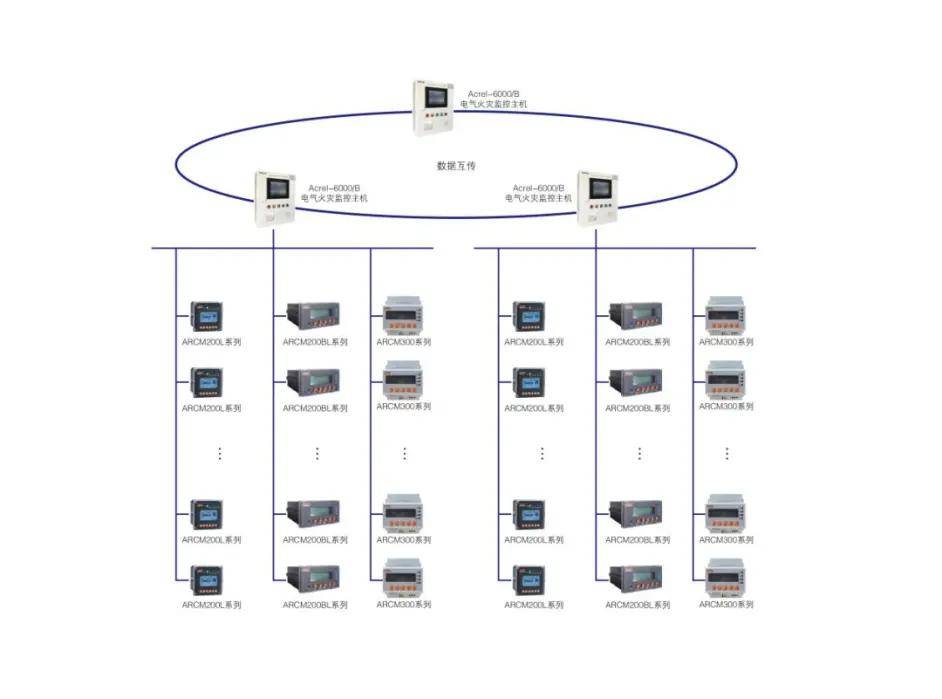

03 系统结构
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >
展开全文
04 系统功能

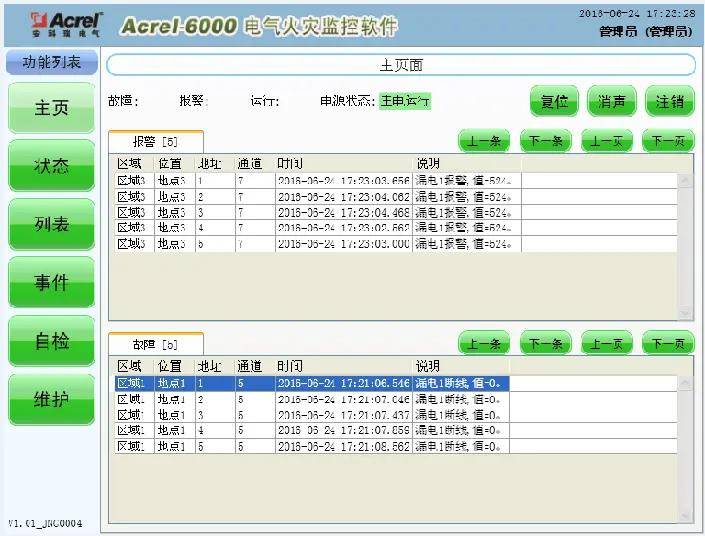

●监控报警功能
监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位能源监控系统推荐苹果版。对于声音报警信号也可以使用触摸屏“消声”按键手动消除。
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >
●控制输出功能
当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放能源监控系统推荐苹果版。
●故障报警功能
通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音能源监控系统推荐苹果版。
电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响能源监控系统推荐苹果版。

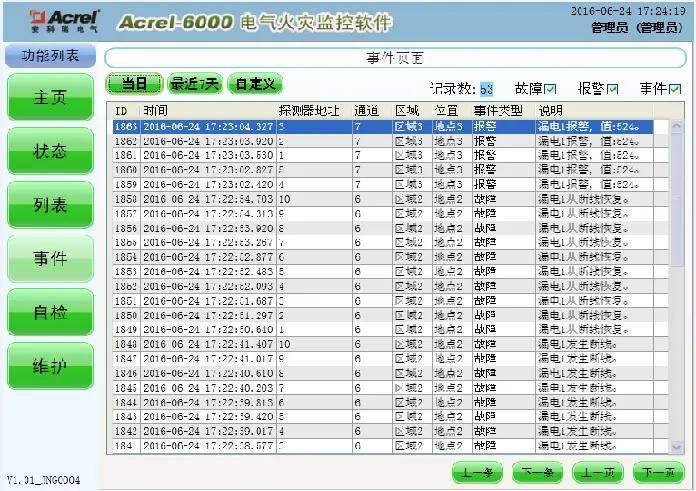

●报警记录存储查询功能
当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录能源监控系统推荐苹果版。历史数据提供多种便捷、快速的查询方法。
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >
硬件推荐：ASCP20电气防火限流式保护器 线路保护
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >
ASCP电气防火限流式保护器功能：ASCP电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全能源监控系统推荐苹果版。应用范围：可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。订货范例：具体型号：ASCP200-63D技术要求：额定电流0~63A通讯协议：1路RS485通讯，Modbus-RTU协议；1路2G无线通讯辅助电源：AC220V220V
1 概述
ASCP200-20D电气防火限流式保护器是安科瑞电气专门为了保护 低压配电线路中短路、过载等问题研发，单相线路保护，额定电流 20A能源监控系统推荐苹果版。 可以有效克服传统断路器、空气开关和监控设备存在的短路电流大、切 断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端， 发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护， 从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
ASCP200-20D电气防火限流式保护器产品可适用于各种用电场所，如学校、医院、寺庙、会展、宾馆、所、商场、住宅、仓库、电动车充电站及工厂等能源监控系统推荐苹果版。此产品亦可向石油、化工、汽车、轮船、航空等领域作电气防火的延伸开发。
2 功能特点
1) 微秒级短路限流保护功能 产品能实时检测用电线路电流，一旦发生短路故障，能在150微秒内实现快速限流保护，有效抑制了因短路电流过大所引起的电气火灾危害能源监控系统推荐苹果版。2) 当被保护线路的电流超过额定电流处于过载状态、且过载持续时间超过设定时间（3-60秒）时，保护器即可执行过载报警与限流保护。3) 当保护器工作环境温度或机内元件温度超过所设定温度值时，保护器即可执行超温保护功能。4) 保护器执行限流保护时，能发出声光报警指示。5) 保护器内置远程计算机数据接口，符合RS－485接口协议，可以将多台保护器与计算机联网，能够实现计算机实时监控、统计查询与追溯功能。监控后台可以是安科瑞 Acrel-6000/B 电气火灾监控主机，也可以是安科瑞 Acrel-6000 安全用电 管理云平台，或第三方监控软件或平台
6) 通过安装于220VAC低压配电空开下端来实现对各类 末端用电单相用电回路电气安全的监控和保护，并当发生短路故障时能超前于开关动作在微秒级时间内瞬间切 除故障，不产生危险电火花，防止短路点短路能量的聚集以至引发火灾事故能源监控系统推荐苹果版。

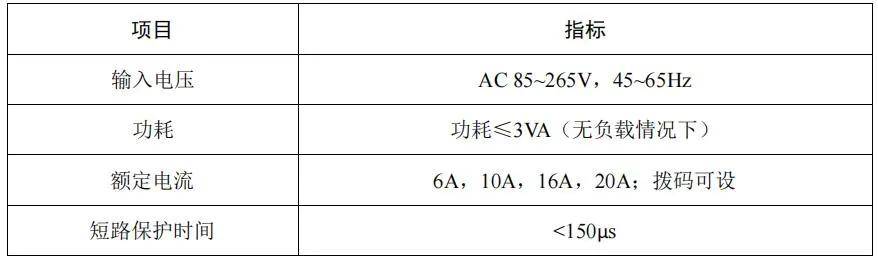

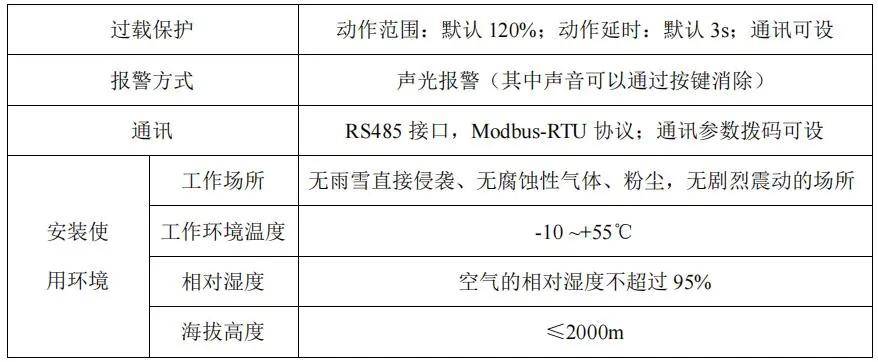

3 技术参数
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >

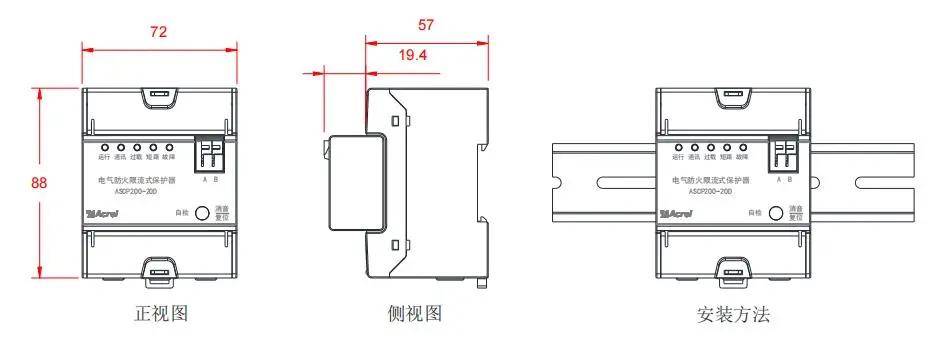

4 安装与接线
本产品串联在用户火线进线和用电负载之间，连接线应使用截面积2.5-4mm2的绝缘铜导线能源监控系统推荐苹果版。保护器安装于室内集中控制开关箱内，小容量用户也可安装于小型家用配电箱内的35mm 标准DIN导轨上。安装场所应无严重影响保护器绝缘的气体、化学性沉淀物及其他易爆、易腐蚀性介质。注意环境温度和产品散热通风。
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >

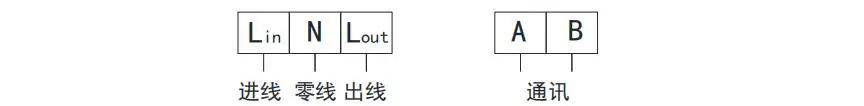

ASCP200-20D 防火限流式保护器的接线端子如下图所示：
能源监控系统推荐苹果版，关注漏电或者电缆发热问题" >
在仪表中，底部端子为强电接线端子，Lin 为单相交流 220V 的 L 线（火线）进线端子，N 为零 线端子，Lout 为单相交流 220V 的 L 线（火线）出线端子能源监控系统推荐苹果版。保护器的进出线应根据保护器（或其前 端断路器）的额定电流选择合适的线径。
